厂家专业解析大连双壁波纹管的类型与生产工艺

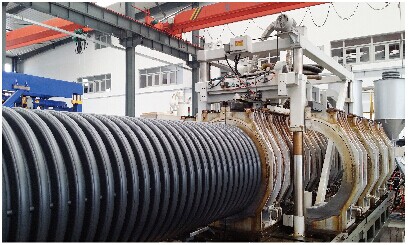

生产工艺

　　将PVC按一定比例加入适当助剂混炼，一般采用“Z”型捏合机或高速捏合机使其混合均匀，经挤出机造粒或采用双螺杆粉料一次成型。使用单螺杆挤出机转数一般为30~60r/min,机头压力控制约36~54MPa。物料要充分塑化，利用压缩空气自由吹胀成泡。挤出稳定后，将波纹成型装置与挤出口模插人，两者中心线保证对正，挤出模口插人成型模具内应大于一副成型模块的距离，以保证上下模块全闭合后再成型制品。上下成型模的环序槽必须对正，不应错位。牵引速度一般控制在6~10m/min左右。吹胀压力以制品环形槽吹制完整为原则，一般需0.15MPa。模具温度控制在45~60℃左右，以利于开模前制品基本定型，避免卷取时波纹节距拉长。

　　挤出温度控制 加料段145~160℃，压缩段165~175℃，计量段175~185℃，机头175℃~180℃，口模170~180℃。

管子的管壁类型不同。

　　大连PVC管材其管壁内、外表面均为波纹状的塑料管材。

　　双壁波纹管，是一种具有环状结构外壁和平滑内壁的新型管材。

　　PVC单壁波纹管是以PVC为主要原料，经挤出吹塑而成，它是国外20世纪70年代发展起来的新产品。PVC单壁波纹管利用其环形槽的结构，可兼备硬pvc管的刚性和软管的柔性，因此使管子具有刚中带柔的特点，可用于输送某些液体和气体以及作为预埋电线的套管。

　　单壁波纹管的内、外表面均为波纹状，其弯曲性、柔韧性虽优，但其流体阻力大，且易使内表面螺槽处产生悬浮物的沉积。所以PVC单壁波纹管多为壁较薄、强度要求不很高而需自由弯曲的小口径管，如穿线管、排清水管、排气管等。

　　单壁波纹管以内径或外径为基本结构参数，其他如壁厚、波距、波厚等均以内径或外径为基准而确定。波纹高度可用波深系数K表示，它是波纹管外径与内径之比，其值越大，波纹的高度越高。波纹管的波形，按沿轴向剖开后的几何形状可分为螺旋形、U形、C形、S形、V形和Ω形，波形对管的刚度和强度都有一定影响。

　　PVC单壁波纹管与PVC普通管材生产技术的主要区别在于其挤出圆环形断面的管坯后，趁热在波纹型吹塑模具内成型为波纹管。
